Instruction de sécurité



Avis

•Lors de l'installation de ce produit, toutes les réglementations de sécurité électrique du pays et de la région doivent être strictement respectées.

• Veuillez ne pas laisser tomber l'appareil, ne pas le faire vibrer vigoureusement et garder l'appareil éloigné des endroits où il y a des interférences magnétiques. Évitez de monter l'appareil sur des surfaces soumises à des vibrations ou à des chocs (ignorer cela pourrait endommager l'appareil).

• Veuillez utiliser l'adaptateur secteur fourni par le fabricant habituel.

• Ne connectez pas plusieurs appareils à un seul adaptateur secteur pour éviter de graves risques tels qu'une surchauffe ou un incendie provoqué par une surcharge de l'adaptateur.

• Veuillez débrancher l'alimentation électrique pendant le câblage, le démontage et d'autres opérations, et ne pas utiliser l'électricité.

• Lors de l'installation de l'appareil au mur, assurez-vous que l'appareil est solidement fixé.

• Si l'appareil émet un bruit, de la fumée ou des odeurs anormales, veuillez immédiatement couper l'alimentation, débrancher l'alimentation et contacter le centre de service.

• Si l'appareil ne fonctionne pas correctement, veuillez contacter le magasin où vous avez acheté l'appareil ou le centre de service le plus proche et ne démontez ni ne modifiez l'appareil de quelque manière que ce soit. (La société n'est pas responsable des problèmes causés par des modifications ou des réparations non autorisées.)

• Les équipements utilisés à l'intérieur ne doivent pas être installés exposés à la pluie ou dans des endroits très humides.



Présentation du produit

Fonction générale



1.Application du produit :

▪ Interphone vidéo : prend en charge les appels vidéo, la surveillance vidéo, le déverrouillage, l'enregistrement vidéo et la requête d'enregistrement d'appel.

▪ Alarme de sécurité : prend en charge 2 entrées d'alarme et 1 sortie d'alarme

▪ Prise en charge de l'application intelligente Tuya

2. Système d'exploitation : système Linux



spécification

▪ Tension de fonctionnement : DC12V

▪ Puissance nominale :<10W

▪ Affichage : écran de 10,1 pouces

▪ Écran tactile : écran tactile capacitif

▪ Résolution : 1280*800

▪ Température de fonctionnement : -10 degrés -55 degrés

▪ Humidité de travail : 10 %-90 %



Apparence

Moniteur intérieur

Moniteur extérieur

Menu principal

Paramètre général

【Heure du système】 Réglez la date et l'heure actuelles du système de la station ;

【Fuseau horaire】 Sélectionnez votre fuseau horaire ;

【Format de la date】 Sélectionnez le format d'affichage de la date, notamment : AAAA, MMJJ, JJMM ;

【Sélection de la langue】 Prend en charge plusieurs langues, avec le chinois et l'anglais comme standard ;

【Heure d'été】 Réglez le système d'heure d'été ;

【Service NTP】Définissez le service NTP ;

【Avancé】 Activez ou désactivez l'assistant de démarrage, l'économiseur d'écran, configurez le mode d'extension principal.



Paramètre réseau

Figure Paramètres réseau

【Obtenir automatiquement l'adresse IP】Obtenir automatiquement la fonction IP (ouverte par défaut) ;

【Adresse IP】 Définissez l'adresse IP de l'appareil ;

【Masque de sous-réseau】 Définissez le masque de sous-réseau de l'appareil ;

【Passerelle】 Définissez la passerelle de l'appareil ;

[DNS] Serveur de résolution de nom de domaine, utilisé pour résoudre le nom de domaine en une adresse IP fournie par votre opérateur réseau. Après avoir défini l'adresse, elle doit être redémarrée pour prendre effet ;

【Avancé】Paramètres du service de messagerie

3.2.1 Paramètres de la boîte aux lettres

[Serveur SMTP] L'adresse du serveur de messagerie, qui peut être une adresse IP et un nom de domaine (s'il s'agit d'un nom de domaine, vous devez confirmer que le DNS est correctement défini et que le nom de domaine peut être résolu correctement) ;

【Port】numéro de port du serveur de messagerie ;

【Expéditeur】Définissez l'adresse e-mail de l'expéditeur de l'e-mail ;

[Mot de passe] correspond au mot de passe email de l'expéditeur ;

【Destinataire 1/2/3】 Lorsqu'une alarme est générée, elle sera envoyée au destinataire défini par e-mail et 3 destinataires peuvent être définis ;

【Test de courrier électronique】 Testez si les paramètres de la boîte aux lettres sont corrects.

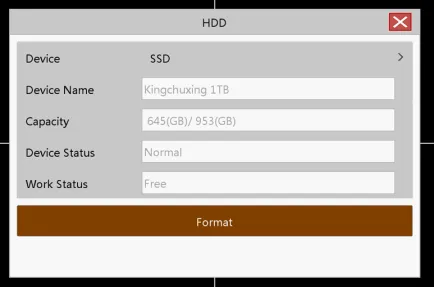

Gestion du disque dur

Configurez et gérez la carte SSD/TF/USB dans l'unité intérieure. Les informations actuelles du disque dur sont affichées dans le menu, y compris le nom du périphérique connecté, la capacité totale, l'état du périphérique, l'état de fonctionnement, etc. Le périphérique de stockage d'accès peut être formaté.

Remarque : lors de l'installation ou du remplacement du disque dur, veuillez d'abord éteindre l'appareil.

Figure Disque dur



Ajouter une caméra IP

Figure Ajouter une caméra IP



Figure statut de travail

【N°】 Numéro de série IPC ;

[Statut] État de la connexion IPC ;

【Adresse MAC】Adresse IPCMAC ;

【Fonctionnement】 Opération d'appairage ;

Appairage : appuyez longuement sur le bouton d'appairage IPC pour effectuer l'opération d'appairage ;

【Canal sans fil】 Sélection du canal sans fil ;

【Statut de fonctionnement】 Statut de fonctionnement IPC.



P2P

Cliquez sur ActiverCliquez sur Activer pour activer la fonction d'accès à distance de Tuya Smart APP.

Figure P2P



Relecture



Menu Lecture des figures





Icône	Description
	Exporter
	Calendrier
	Jouer
	Dernière minute
	Minute suivante
	Chronologie



Tableau - Description de l'icône de lecture







Paramètre d'enregistrement

Figure -Paramètre d'enregistrement

Définissez les paramètres d'enregistrement du canal. Au démarrage initial, le système est configuré pour enregistrer en continu pendant 24 heures. Les paramètres correspondants peuvent être définis dans [Paramètres d'enregistrement].

【Canal】 Sélectionnez le numéro de canal correspondant pour définir le canal ;

【Pinceau】 Sélectionnez le pinceau pour dessiner le plan vidéo ;

【Normal】 Pendant la période définie (zone bleue), l'enregistrement normal est effectué ;

【Événement】 Pendant la période définie (zone verte), enregistrez l'alarme de détection ;

【Aucun enregistrement】Pendant la période définie (zone blanche), le canal correspondant arrête l'enregistrement ;

【Copier vers】 Copiez les paramètres de la chaîne actuelle vers d'autres chaînes.





Sauvegarde d'enregistrement

Figure - Sauvegarde d'enregistrement

Sauvegardez les fichiers vidéo de l'appareil sur un périphérique de stockage externe. Avant de sauvegarder les fichiers, vous devez installer un périphérique de stockage pouvant accueillir les fichiers stockés.

[Requête] Après avoir défini la chaîne correspondante et l'événement correspondant, cliquez sur requête pour afficher les fichiers vidéo qui répondent aux conditions de recherche ;

[Sauvegarde d'enregistrement] Après avoir sélectionné le fichier, cliquez sur Sauvegarde vidéo pour démarrer la sauvegarde.





Mise à niveau du système

Mise à niveau du système

Figure -mise à niveau du système



Où mettre à niveau : sélectionnez le périphérique de stockage externe sur lequel le fichier de mise à niveau est installé ;

【Fichier de mise à niveau】 Sélectionnez le fichier de mise à niveau correspondant ;

【Détecter la version du logiciel】 Détectez la version actuelle du logiciel ;

【Mise à niveau】 Démarrez l'opération de mise à niveau ;

【Restaurer les valeurs par défaut】 Démarrez l'opération de restauration par défaut.



Répondre et débloquer

Utilisez le bouton d'appel de la sonnette pour commencer à appeler le poste intérieur et la boîte de dialogue suivante apparaîtra :



1. Cliquez pour répondre à l'appel. ou cliquez pour rejeter l'appel

2.Après avoir répondu à l'appel, vous entrerez dans la fenêtre d'appel, cliquez pour

Rejetez l'appel.

3. Cliquez pour déverrouiller.





Instructions d'installation:

Pour éviter les hurlements provoqués par l'écho, veuillez vous assurer que la distance entre deux appareils est supérieure à 10 mètres lors de l'installation de l'appareil.

Remarque : L'équipement ici ne se limite pas au poste intérieur, au VTO, à l'extension intérieure, etc.
